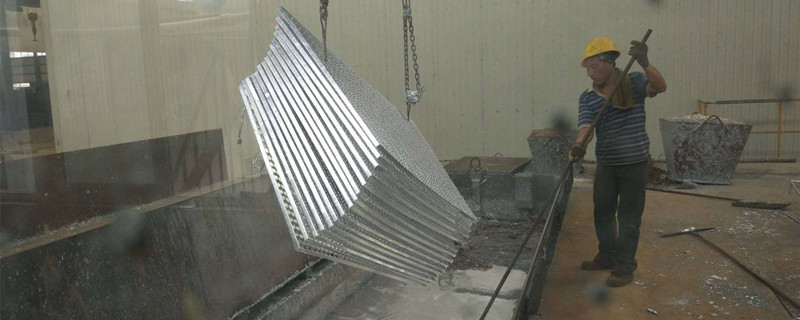

采用Q235材质的原材料生产的钢格栅在焊接完成以后通常要进行热浸镀锌处理，钢格栅采用热浸镀锌处理可以极大的保护钢格栅的基体表面不被外界的物质腐蚀，是常用的一种表面防腐措施，造价低廉，使用时间长，一般在静态情况下使用可以长达三十年以上锌层不脱落。那么钢格栅在热浸镀锌处理以后锌层厚度在多少才能达到国家标准呢？
钢格栅的上锌量是根据扁钢厚度来决定的，当扁钢厚度在3mm以下的钢格栅镀锌层厚度应大于55um，局部厚度不得低于45um，钢格栅的整体增重比例在6%左右；
当扁钢厚度在3mm至6mm之间的钢格栅镀锌层厚度应大于70um，局部厚度不得低于55um，钢格栅的整体增重比例在4%左右；
当扁钢厚度在6mm以上的钢格栅镀锌层厚度应大于85um，局部厚度不得低于70um，钢格栅的整体增重比例在3%左右。
钢格栅的上锌量多少直接决定了钢格栅的使用寿命，上锌量越大，越不容易被腐蚀掉。当用户在检测钢格栅质量的时候，钢格栅的上锌量厚度是必不可少的一项检测项目。
